Применение технологической карты при изготовлении металлоконструкций

Содержание:

1. Для чего нужна карта ТТК?
2. Что должно присутствовать в технологической карте МК?

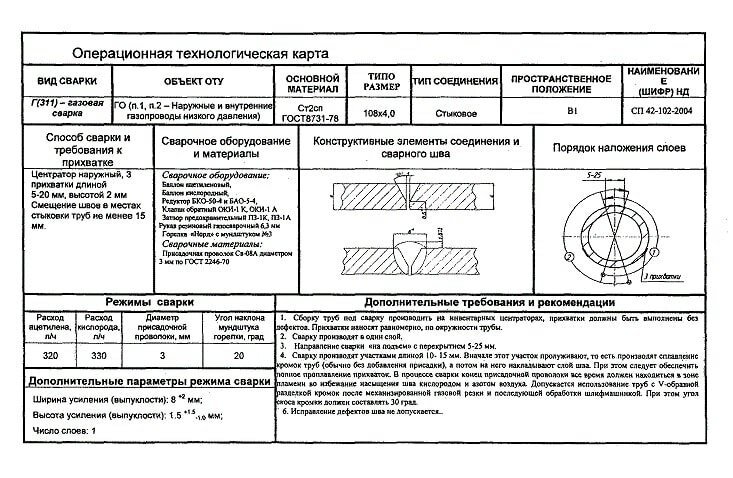

3. Образец карты ттк на металлоконструкции
4. Скачать

Нормативный источник, которым пользуются при проведении работ по сварке в соответствии с планом, называется технологическая карта монтажа металлоконструкций.

Процесс ее создания это сложная технологическая процедура, требующая для ее правильного проведения предварительного измерения требуемых величин и действующих факторов, оценки количества материала и его свойств. В ТТК учитываются значимые параметры, необходимые для изготовления металлоконструкций, по своей сути она является инструкцией, но область ее применения более обширна.

Подготовка и разработка ТТК позволяет в полной мере обеспечить:

• соответствие результата установленным стандартам;
• расчет необходимого объема;
• распределение трудозатрат, подсчет их стоимости (калькуляция);
• оптимизация денежных расходов;
• повышение эффективности применения оборудования для механизации и монтажа.

Что должно обязательно присутствовать в карте ТТК для конструкций из металла?

В структуре технологической карты обязательно должны присутствовать:

1. Данные о металле, используемом при изготовлении конструкции.
2. Установочные сведенья об элементах, которые должны быть сварены и условиях их подготовки к сварке. Среди данных должны присутствовать максимально детализированные сведения, включающие даже количество и место расположения прихваток, методах, используемых для зачистки кромок;
3. В карте указывают рекомендации по организации сварки, необходимой для закрепления элементов металлоконструкции, о требуемой температуре нагрева, характеристики оборудования, применяемого для производства работ, и припойных материалов;
4. Технологические характеристики самого сварочного процесса. Сюда входят показатели скорости проведения сварки, сведенья о мощности и полярности тока, о напряжении дуги. Также в этом разделе размещаются сведения об объеме газа, требуемого на единицу времени работы сварочного оборудования, объем используемой проволоки. Здесь же размещаются требования и контролю качества шва и описание процедуры сверки точности совпадения формы соединения со стандартами.

Составление технологической карты также необходимо для тонной калькуляции стоимости сварных операций. После текстовой части, содержащей перечисленные факторы, в ТТК размещается графическая часть, в которой можно найти разметку соединения и данные по режиму процесса.

Для разработки документа требуется значительный опыт и знания, от ее точности зависит результат и стоимость конструкции из металла.
